Home > 萃取設備 > 超臨界CO2萃取設備 > 實驗型

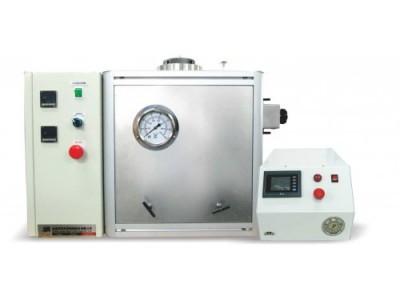

品名:超臨界2L萃取實驗設備(組)
型號:SE-2000-10000 Series
簡介:

適用對象
1.化學/化工實驗室
2.研究機構
3.化工廠/食品廠之研發部門
4.小量萃取試樣

●應用範圍/特色
*超臨界、液態CO2萃取


  產  品  說  明

 規格說明:

1.系統規格
1-1最大操作壓力: 7250 Psi / 500 Bar
1-2操作溫度:室溫~ 100 ℃
1-3外觀尺寸:(L)900 mm × (W)650 mm × (H)730 mm
1-4產品認證:通過CE之 EN 61010-1:2010+A1:2019, EN 61010-2-010:2014

2.主要單元規格

2-1萃取槽: 3L X1
2-1-1 最大操作壓力= 7250 Psi / 500 Bar
2-1-2 最大操作溫度= 100 ℃
2-1-3 桶槽/容積=2LX1 (內桶)
2-1-4 材質=不鏽鋼
2-1-5 加熱系統=環狀電熱器

2-2萃取物收集系統X1組
2-2-1 CO2流量調節閥X1組
2-2-2 流量調節閥加熱模組X1組
2-2-3 常壓取樣系統設計

2-3搭配增壓模組=標準品型號/PM-10000C

2-4搭配冰水模組=10L循環槽


3.配管及結構體
3-1配管:SUS 304(無縫BA管)
3-2骨架及面板材質:鋁擠型/鋁板

4.控制監看系統
4-1主要控制閥:高壓手動針閥。
4-2溫度監看及控制系統: 溫控錶頭及溫度探針。
4-3壓力監看及控制系統:指針式壓力錶。
4-4流量控制:CO2流量調節閥,可顯示氣態CO2流量。

5-.安全裝置與防護
5-1爆破片(壓力設定: 8500 Psig)
5-2加熱部附保溫夾克

6.基本設施需求
6-1電力需求: 220 V, 16 A
6-2驅動空壓: 7 Kgf/cm2
6-3液態CO2 鋼瓶(內附虹吸管)

7.選購(非標準配備)
7-1耗材(ex:密封圈,爆破片,…….)
7-2共溶劑模組

----------------------------------------------------------------------------------------------------------------

數位式壓力控制模組 PM-10000C

●適用流體:液態二氧化碳(LCO2)

●系統規格
  1. 系統輸出壓力: 1000~10000 Psi (視驅動壓力)
  2. 系統輸出流量: 200ml/min (在4350 Psi下)
  3. 產品認證:全系統通過CE之EN 61010-2-010(2nd Ed) for use with EN 61010-1:2001規範
  4. 外觀尺寸:360 mm × 600 mm × 270 mm
  5. 機台重量:30 Kg

●單元規格
  1. 增壓Pump:
  2. 內置預冷器(不含冰水機)

●配管結構
 1. 配管:無縫不鏽鋼管

●控制系統
 1. 觸碰式壓力控制系統及人機 / 彩色人機操作介面
 2. 可程式壓力控制系統
 3. 比例式精準壓力控制
 4. 多段增壓即時反應速度調整
 5. 操作異常及計時功能警報顯示

●安全防護
  1. 過壓操作異常警報裝置
  2. 過壓系統急停裝置及自動斷氣裝置
  3. 過壓安全洩壓裝置(全流量式)

●設施需求
  1. 電源: 110/220V
  2. 氣源: 壓縮空氣或一般空氣 (5~8 Kg/cm²)
  3. 冰水:  水溫≤5℃
